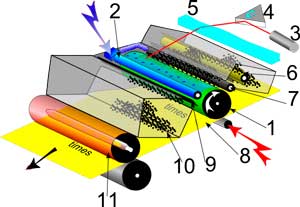

Для общего понимания как устроен картридж лазерного принтера и копировального аппарата посмотрите на рисунок. Подробнее опишем, те узлы и детали, которые иногда приходится заменять при заправке, реставрации, восстановлении картриджей, или профилактических работах вашего печатного устройства.

1) Фотобарабан  (наличие на складе)
2) Зарядный валик
3) Лазер
4) Зеркало
5) Распределительная линза
6) Картридж с тонером (наличие на складе)
7) Магнитный вал
8) Бумага (наличие на складе)
9) Ракель
10) Бункер с отработанным тонером

11) Печка

Фотобараба́н (OPC drum, optical photoconductor drum) — является одной из главных деталей копировальных аппаратов и лазерных принтеров.
Конструктивно представляет собой металлический цилиндр (обычно алюминиевый), покрытый слоем фотопроводящего материала — диэлектрика, электрическое сопротивление которого резко падает под действием светового излучения. Изначально в качестве  фотопроводника  использовались соединения селена. В настоящее время селеновые фотобарабаны практически полностью сняты с производства. Вместо селена используются различные органические соединения (состав является коммерческой тайной производителей). В последнее время получили широкое распространение фотобарабаны с покрытием из аморфного кремния

По материалам сайта https://ru.wikipedia.org

Диаметр фотобарабана может быть несколько сантиметров, а длинна от 21см до нескольких десятков сантиметров, пустой внутри, по бокам пластмассовые шестеренки с одной или двух сторон. Он покрыт полированным слоем (или лакированным) разных цветов. Обычно фотобарабан завернут в черную бумагу для защиты светочувствительного слоя от освещения.

Если сильно засветить фотобарабан, то первые отпечатки и копии выйдут в виде «черного квадрата» на листе. Через некоторое время светочувствительный слой восстановит свои свойства и работа принтера или копира нормализуется. Особо сильное освещение может привести к полной необратимой потери светочувствительного слоя фотобарабана. Поэтому при заправке картриджа или его восстановлении накрывают оголенные места фотобарабана черной бумагой или занимаются этим делом в полумраке.

Зарядный вал - альтернативные названия: трансфер роллер, ролик переноса,вал переноса изображения, вал переноса заряда, transfer roller.
Фото Зарядного вала HPИспользуется в принтерах и копировальной технике, отвечает за перенос изображения сформированного на фотовале или фотобарабане на бумагу. С одной стороны лист соприкасается с фотобарабаном, на котором уже есть будущее изображение, а с обратной стороны лист прижимает вал переноса изображения, который имеет положительный заряд, и переносит отрицательно заряженные частицы тонера с фотобарабана на бумагу. Вал переноса изображения изготовлен из пористой резины, которая покрывает металлическую ось. Деталь находится в легкодоступном месте и имеет непосредственный контакт с картриджем, поэтому особенно подвержена загрязнению тонером.







Узел закрепления - альтернативные названия: термоузел, термоблок, нагреватель, печка, печь, блок фиксации, блок термозакрепления, фьюзер, Fusing assembly, Fuser Ass'y, Fuser Fixing Assembly, Heater Ass'y и пр.
Бывают на 110v(для стран америки) и 220v(для европейских стран)
Существует верхняя часть(без резинового вала) и в сборе (резиновый вал со станиной вместе).
Используется в принтерах и копировальной технике для закрепления тонера на бумаге.

Резиновый вал - альтернативные названия: вал прижимной, вал нижний, термовал, Roller Pressure, Roller Lower.
Используется в принтерах и копировальной технике в узле закрепления, учавствует в прижиме листа с нанесенным тонером изображением к нагревательному элементу.

Ролик - альтернативные названия: ролик захвата, ролик подачи, Roller, Paper Pick-Up.
Используется в принтерах и копировальной технике для захвата, подачи, отделения, протяжки и выхода бумаги.

Тормозная площадка - альтернативные названия: сепаратор, тормозная подложка, разделитель бумаги, отделительная площадка, Pad, Separation
Используется в принтерах и копировальной технике для отделения верхнего листа от всей пачки бумаги, при подаче листа на печать .

Если вы по прежнему имеете желание самостоятельно заправить картридж, читайте следующий раздел. Но мы Вам советуем, обратиться в наш сервисный центр, где данную услугу Вам окажут быстро и качественно.
